Der Umbau
Planung und Umsetzung
Das Ziel
Ziel war es, einen kompakten Camper zu bauen, der in die meisten Tiefgaragen passt und Platz für zwei Erwachsene mit einem Kind bieten sollte. Gleichzeitig sollten alle aktuell technischen Möglichkeiten (Lithium-Ionen-Batterie, Solaranlage, Ladebooster, Ladegeräte und USB-Ports) für Camper eingebaut werden.
Das Design
Liegefläche

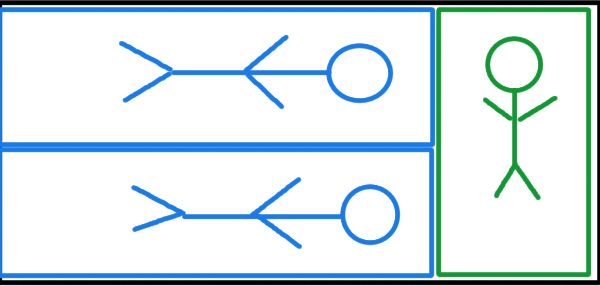

Damit zwei Erwachsene und ein Kind untergebracht werden können, wird eine große Liegefläche benötigt. Daher haben wir uns für Drehkonsolen für die Vordersitze entschieden. Damit kommen wir im Fahrzeuginnenraum auf eine maximale Liegefläche von 2,80 m x 1,60 m. Das Kind liegt im hinteren Bereich quer.
Wir verwenden hier Klappmatratzen für die Erwachsenen mit eine Größe von 1,95m x 0,75m und 1,60m x 0,80 m für die Kindermatratze
Die Liegefläche lässt sich im Fahrmodus ineinander schieben.
Der Unterbau
Als Unterbau für die Liegefläche haben wir uns für Seitenkästen hinten (rechts und links) sowie eine portable Querverstrebung an den B-Holmen entschieden.
Der Seitenkasten links enthält folgende Komponenten:
- Solar-Laderegler
- Ladebooster
- Wechselrichter
- 1x FI-Schutzschalter
- Anschlüsse nach hinten:
- 1x Schuko-Steckdose (gespeist vom Wechselrichter)
- 12V Sicherungskasten
- 1x 12V Zigarettenanzünder-Dose (gespeist von der Aufbau-Batterie)
- Anschlüsse nach vorn:
- 1x Bedien-Panel für die Standheizung
- 1x Schuko-Steckdose (gespeist vom Wechselrichter)
- 1x Hauptschalter für den Wechselrichter
Der Seitenkasten rechts enthält folgende Komponenten:
- Kfz-Ladegerät für die Aufbau-Batterie
- CEE-Einspeisesteckdose mit Magnetverschluss (Landstrom-Anschluss)
- 1x FI-Schutzschalter
- 12V Sicherungskasten
- Anschlüsse nach hinten:
- 2x Schuko-Steckdose (gespeist vom Landstrom-Anschluss)
- 1x 12V Zigarettenanzünder-Dose (gespeist von der Aufbau-Batterie)
- Anschlüsse nach vorn:
- 1x Schuko-Steckdose (gespeist vom Landstrom-Anschluss)
- 1x 12V Zigarettenanzünder-Dose (gespeist von der Aufbau-Batterie)
- 3x Schalter für LEDs im Dachhimmel

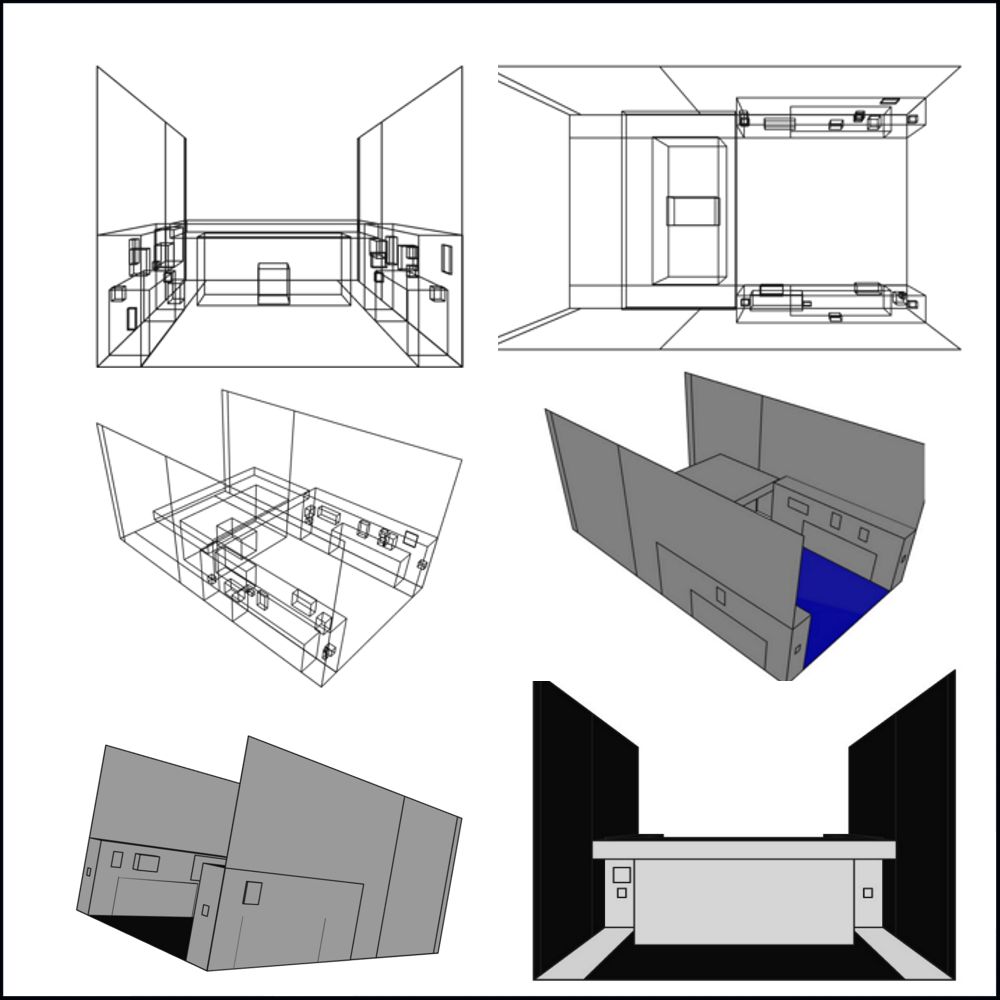

Die Abmessungen und Platzierung der Geräte in den Seitenkästen haben wir per 3D-Modell geplant.
Die hintere Sitzbank
Unter der hinteren Sitzbank finden folgende Komponenten Platz:
- Lithium-Ionen-Batterie
- Hauptsicherungen
- Hauptverteiler
- Trennschalter für das System der Aufbau-Batterie
- Batterie-Shunt
- Erhaltung der Fahrzeug-Batterie durch die Aufbau-Batterie
Das Dach
Drei flache Solarmodule sind auf dem Dach befestigt. Deren Solarkabel werden durch drei Dachdurchführungen in den Innenraum unter dem Dachhimmel bis in den linken Seitenkasten zum Solar-Laderegler geleitet.
Der Dachhimmel besitzt 6x LEDs für die Beleuchtung und 6X USB-Ladeports.

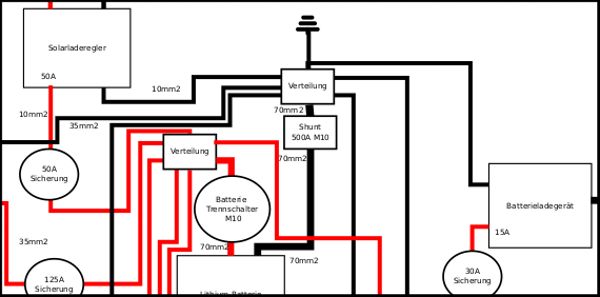

Der Elektro-Schaltplan
Anklicken und PDF-Datei ansehen.
Die Umsetzung

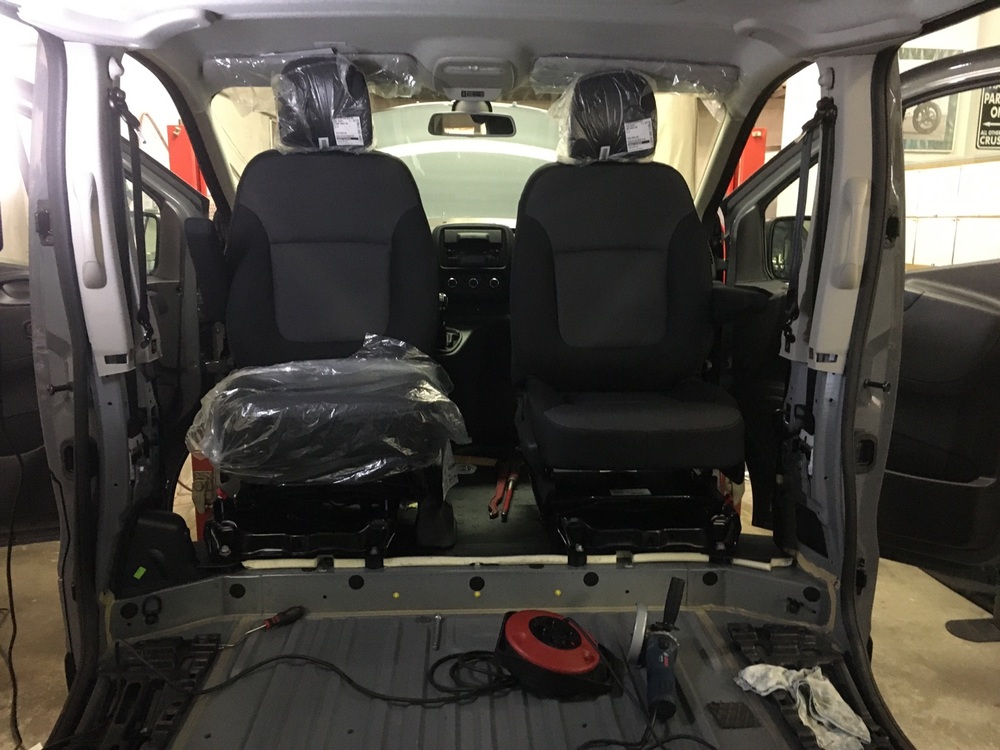

Die Drehkonsolen

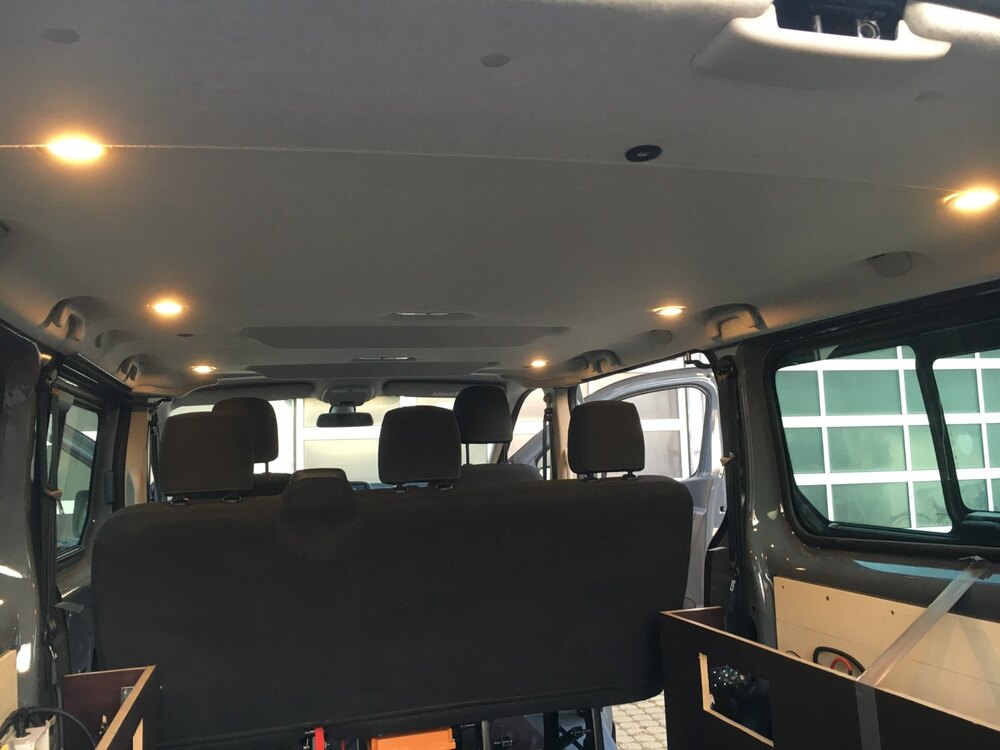

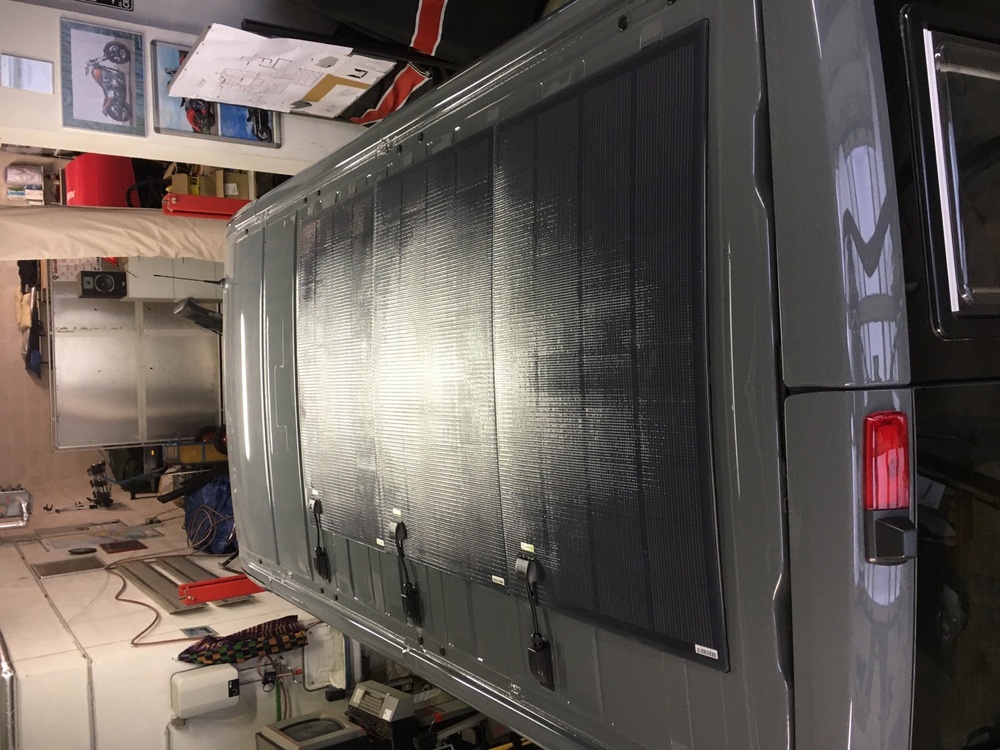

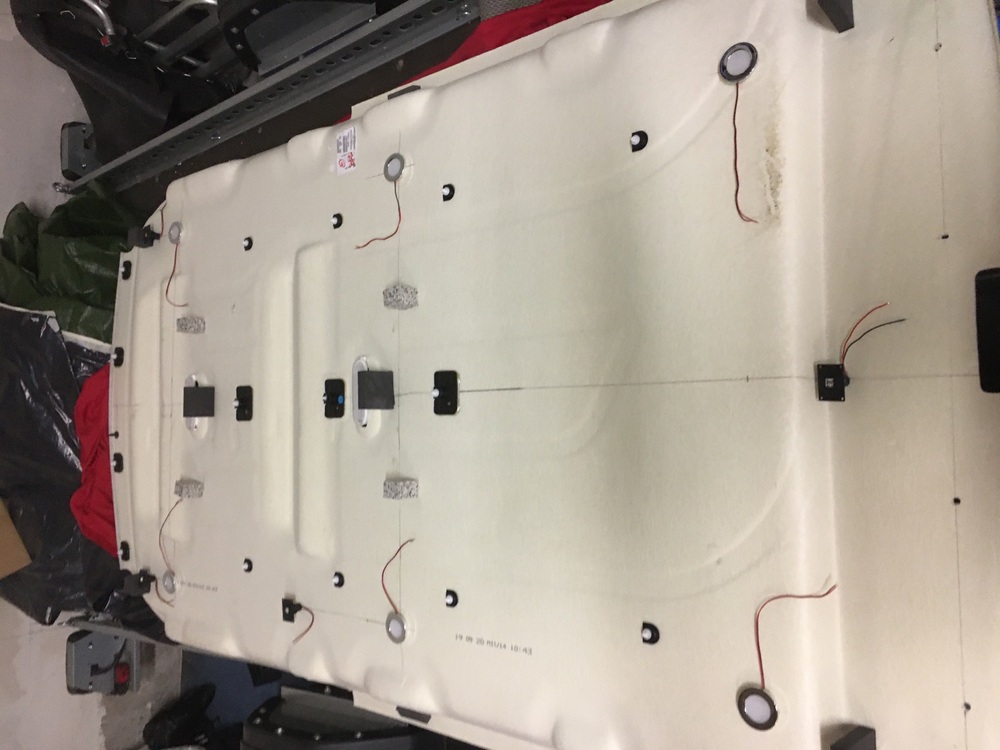

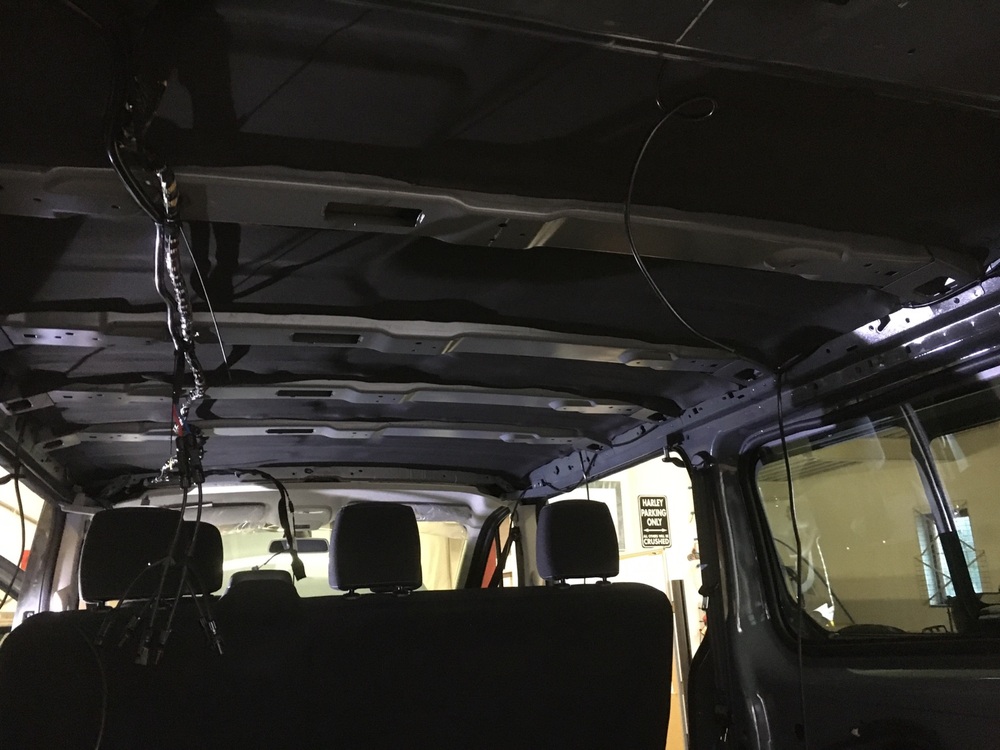

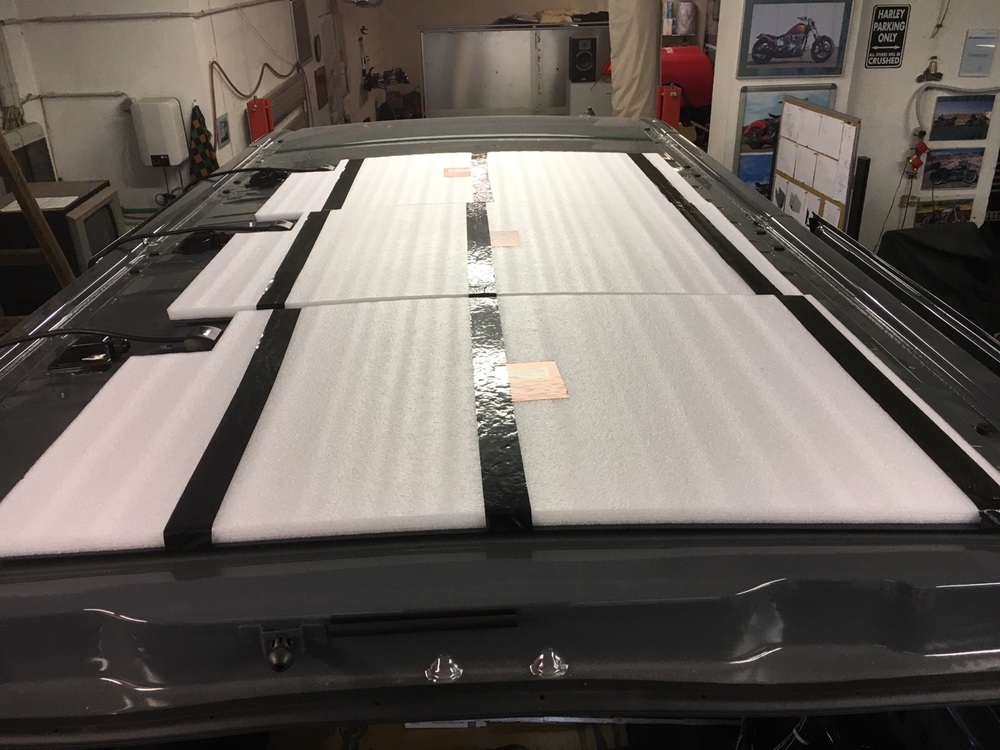

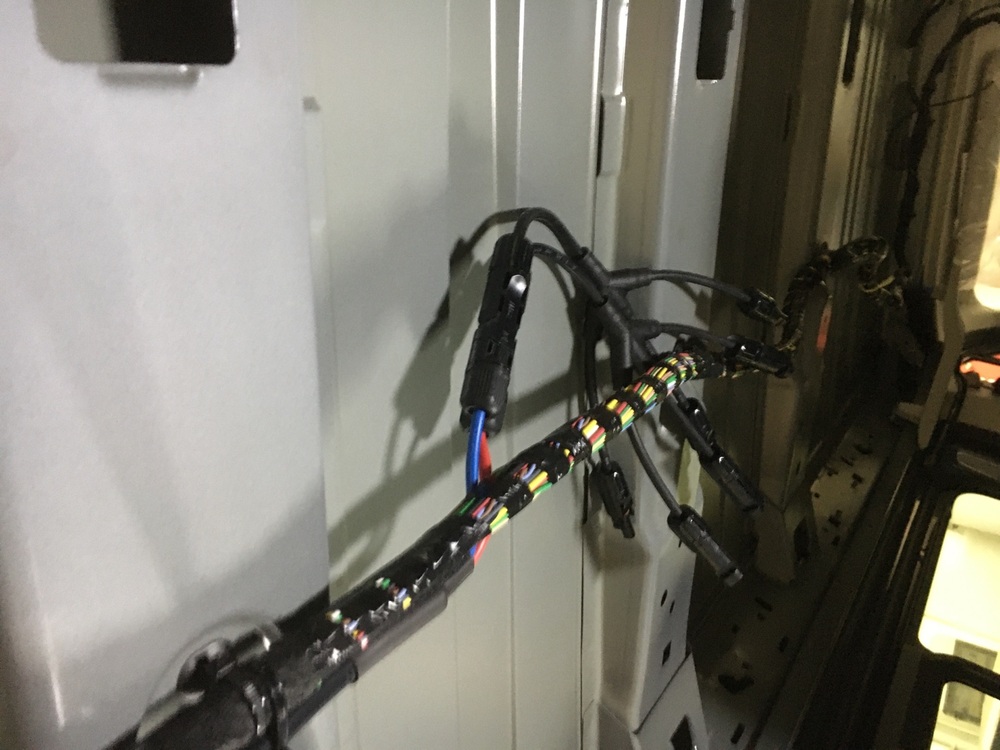

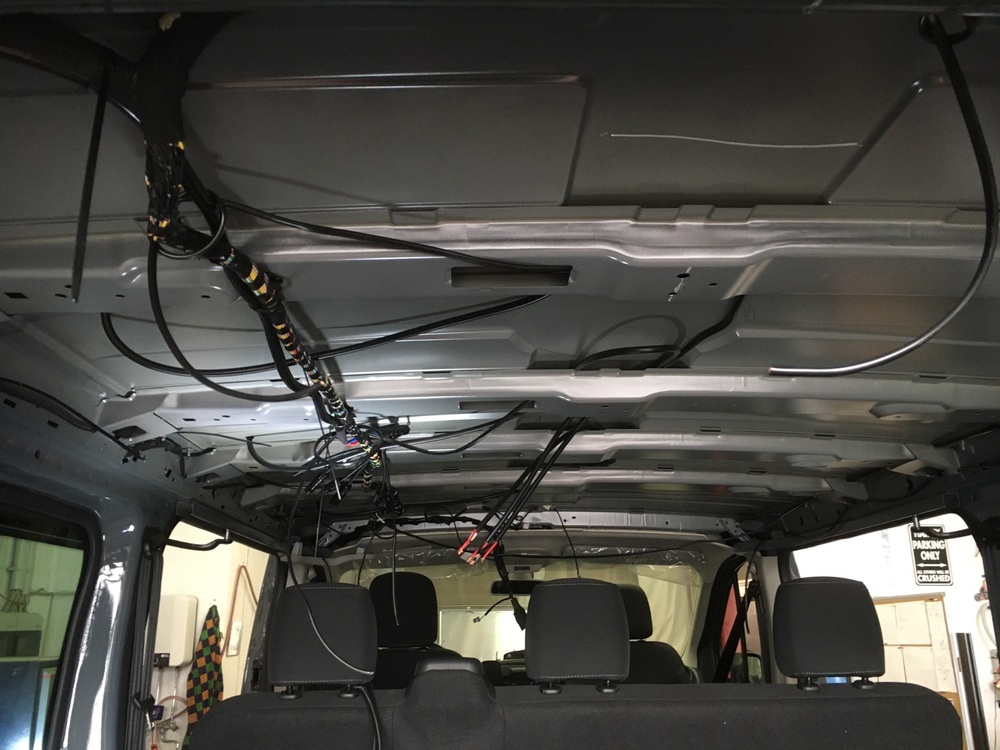

Die Solar-Anlage und der Dachimmel mit LED-Spots und USB-Ports

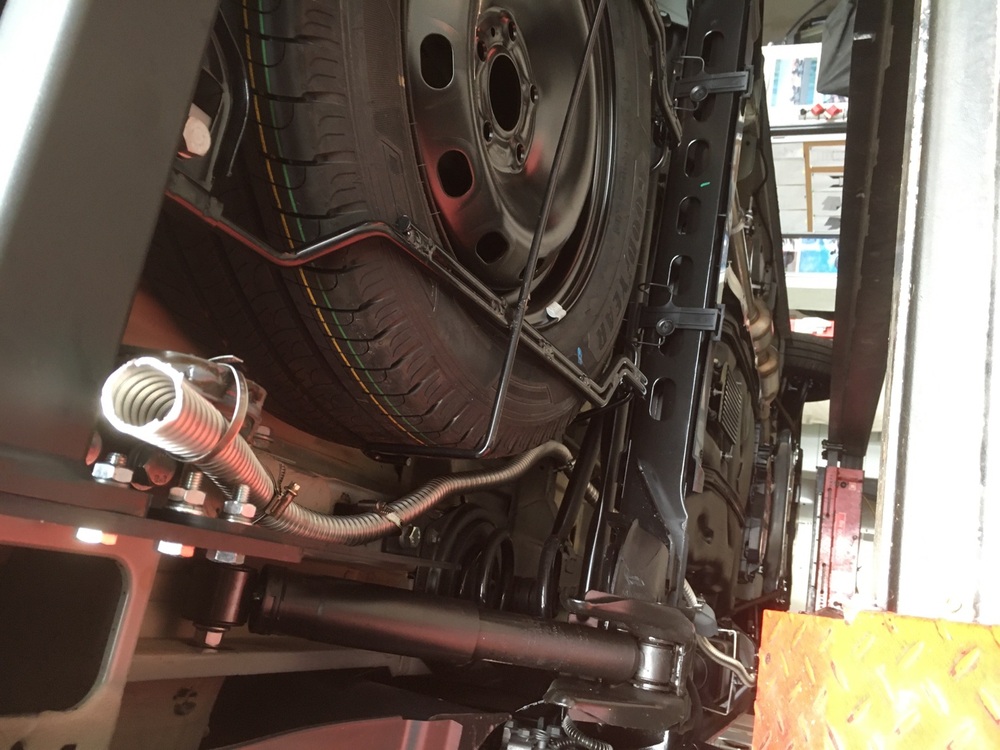

Die Standheizung (Unterflur)

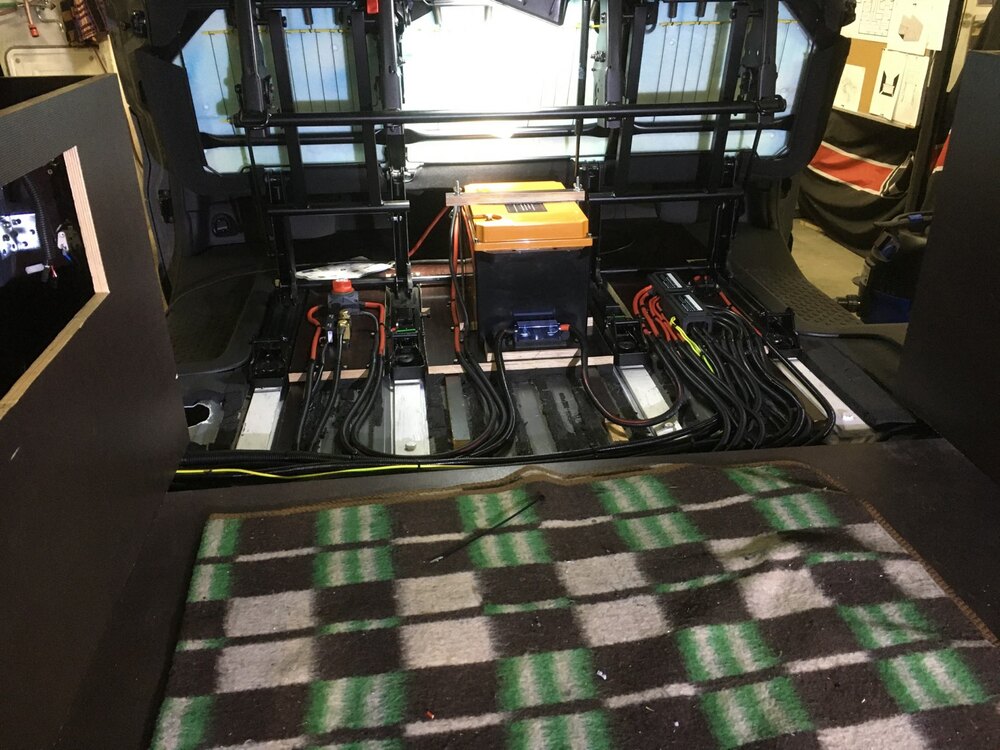

Die Lithium-Inonen-Batterie mit Verkabelung

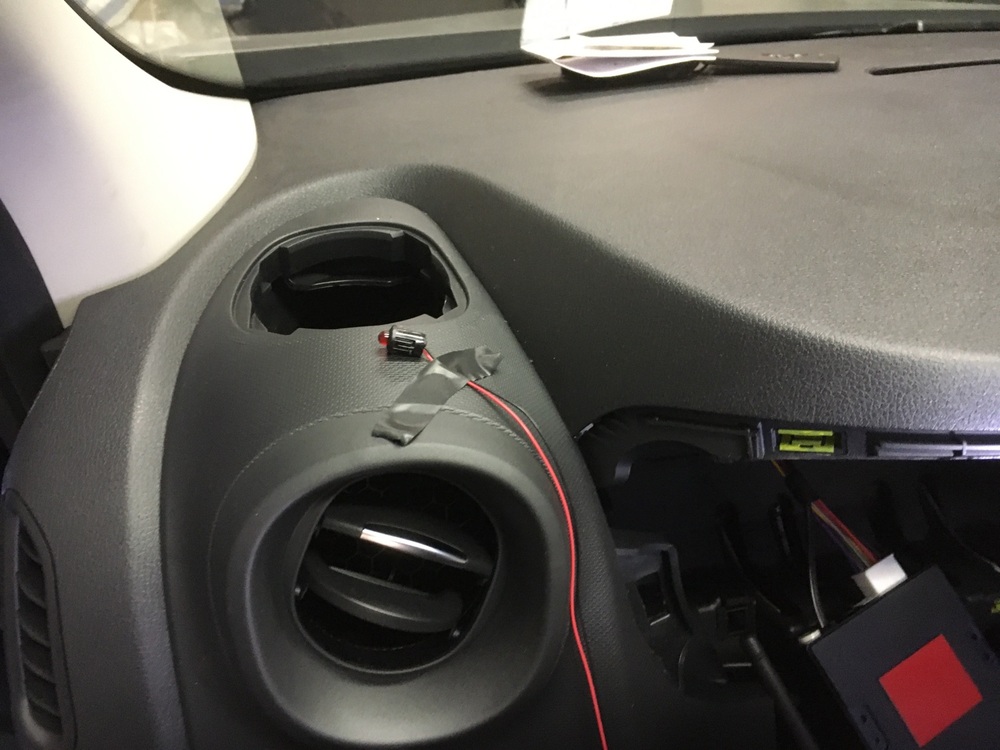

Die Alarmanlage

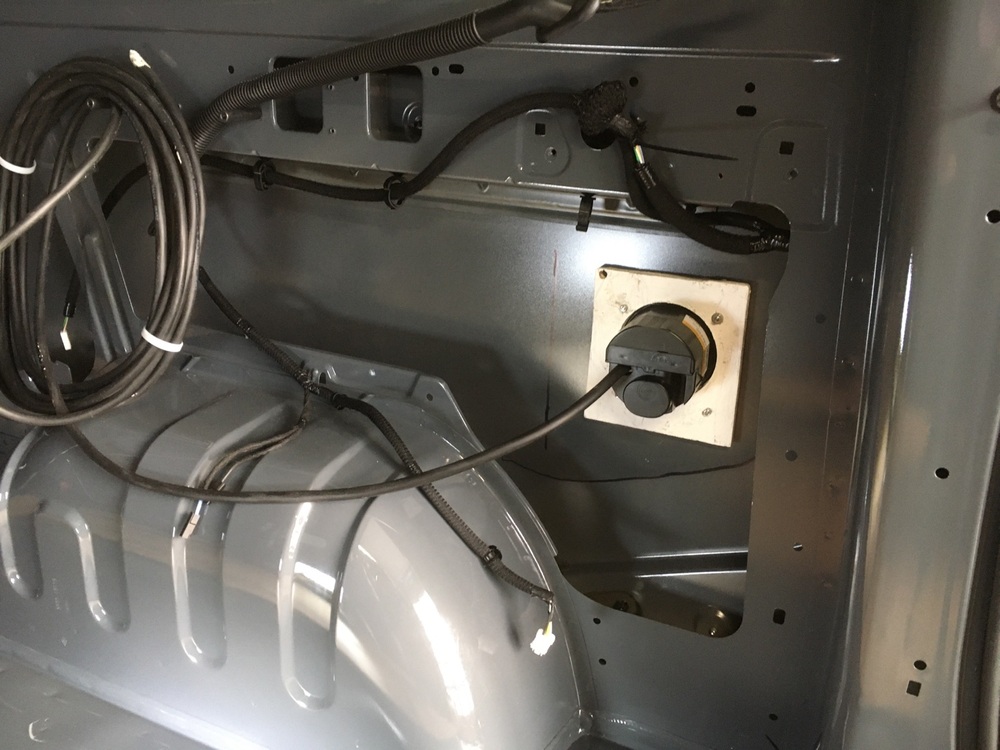

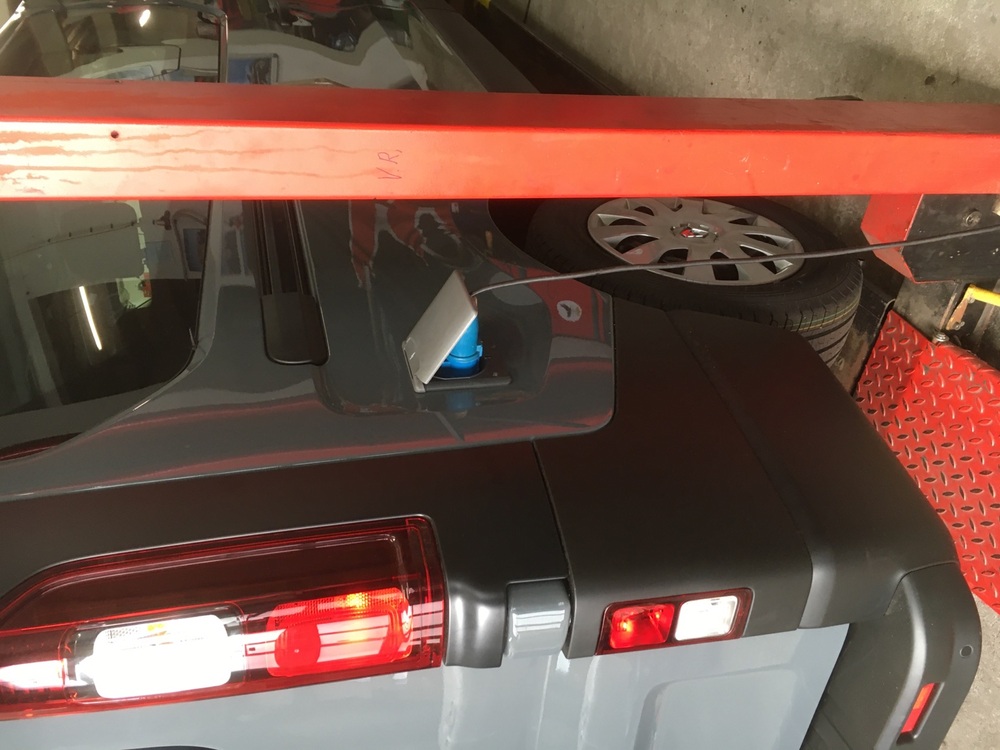

Der Landstrom-Anschluss

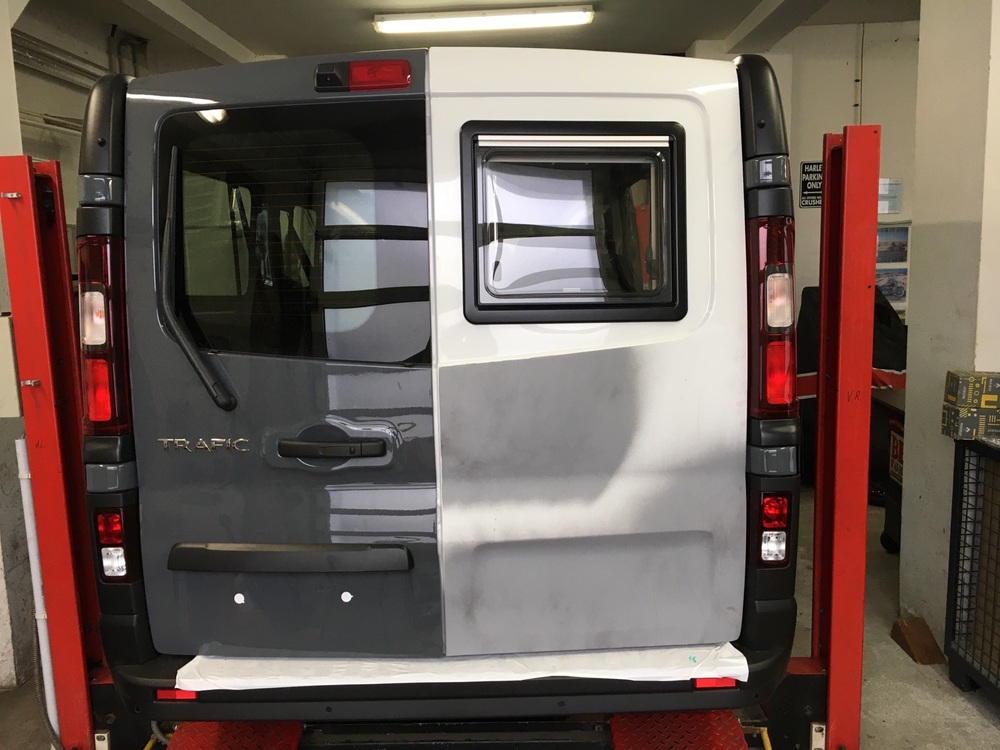

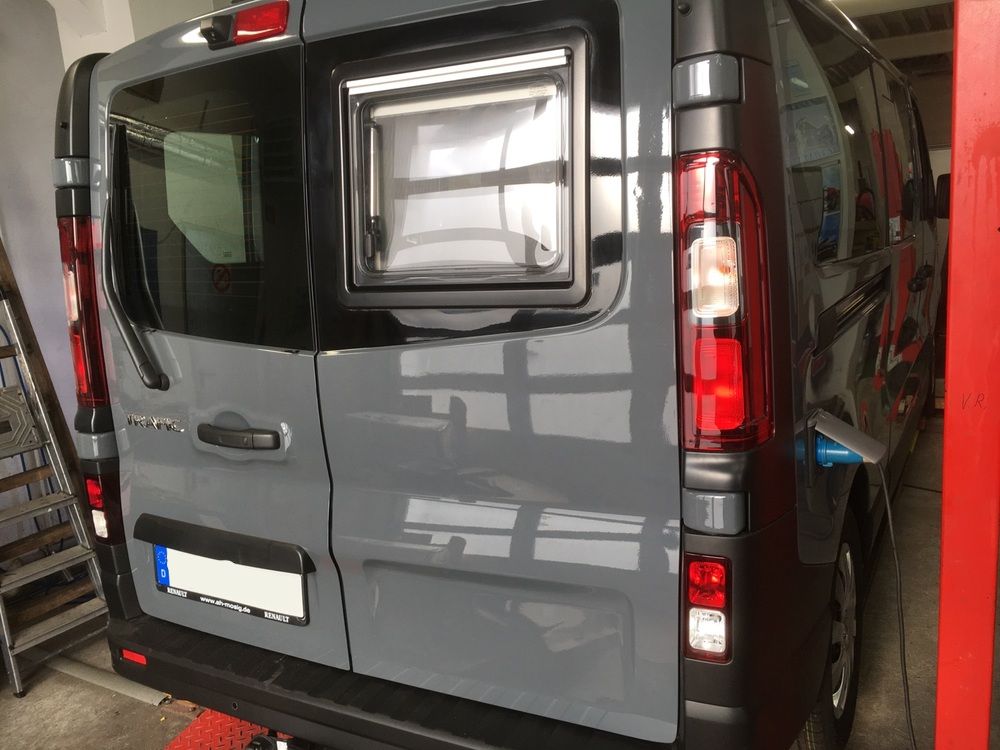

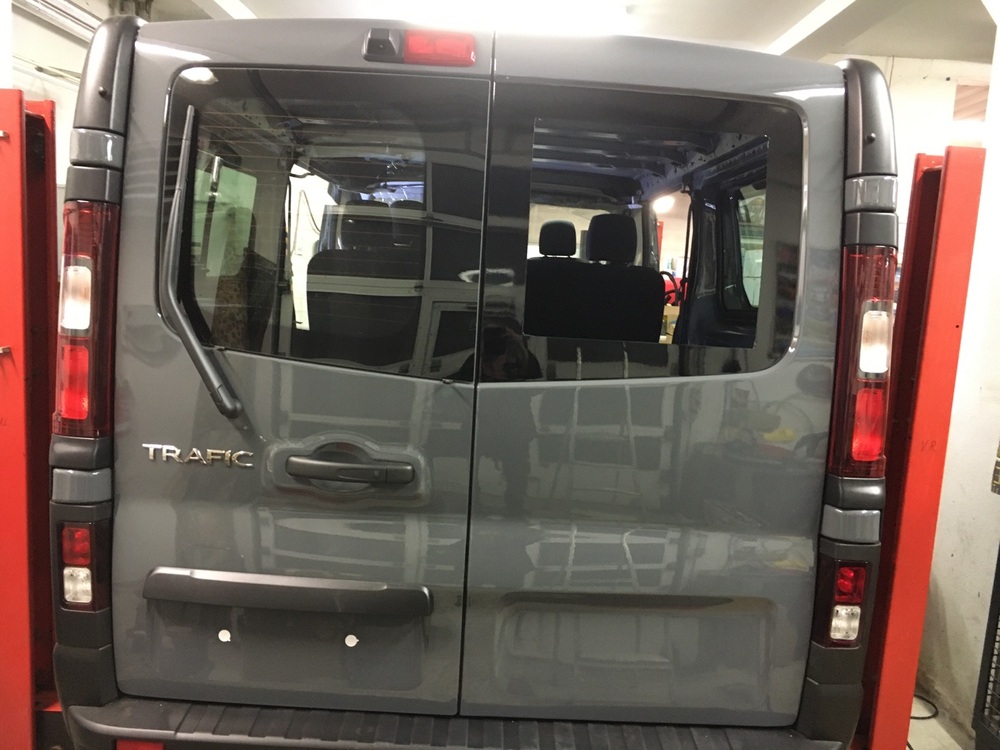

Tür hinten rechts mit Ausstellfenster und Lackierung

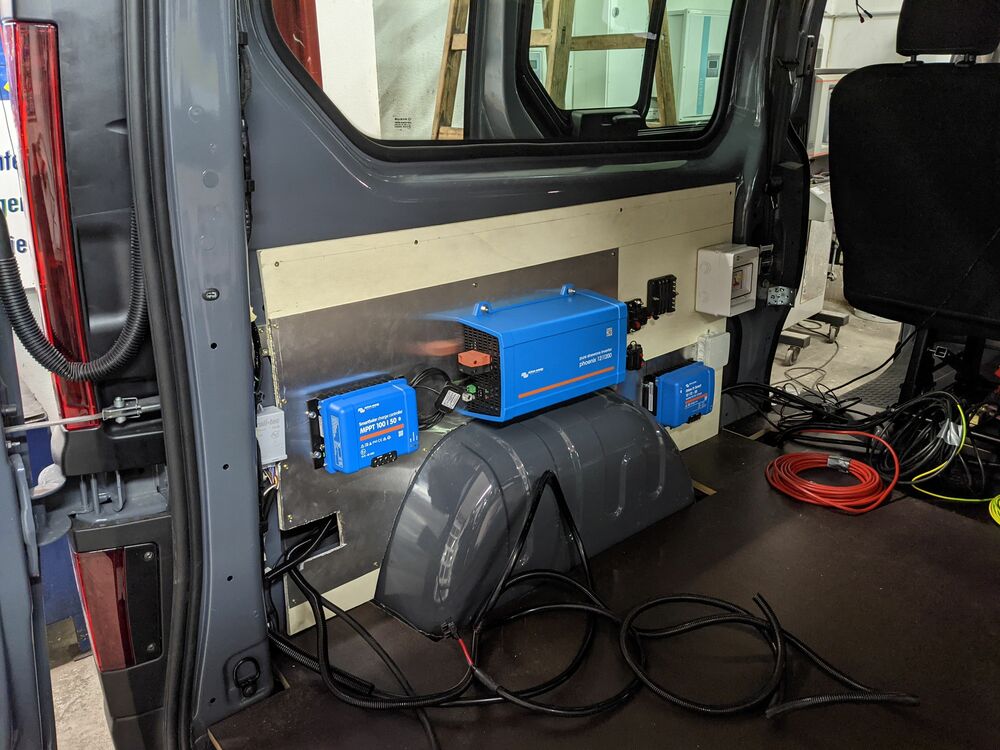

Die Technik im linken Seitenkasten

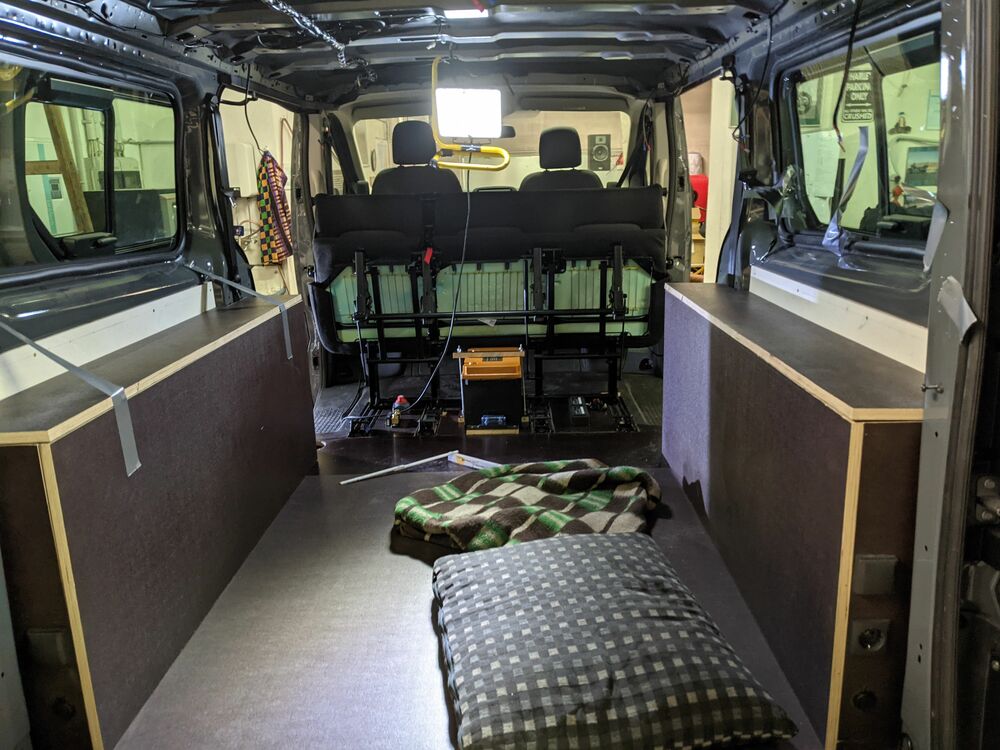

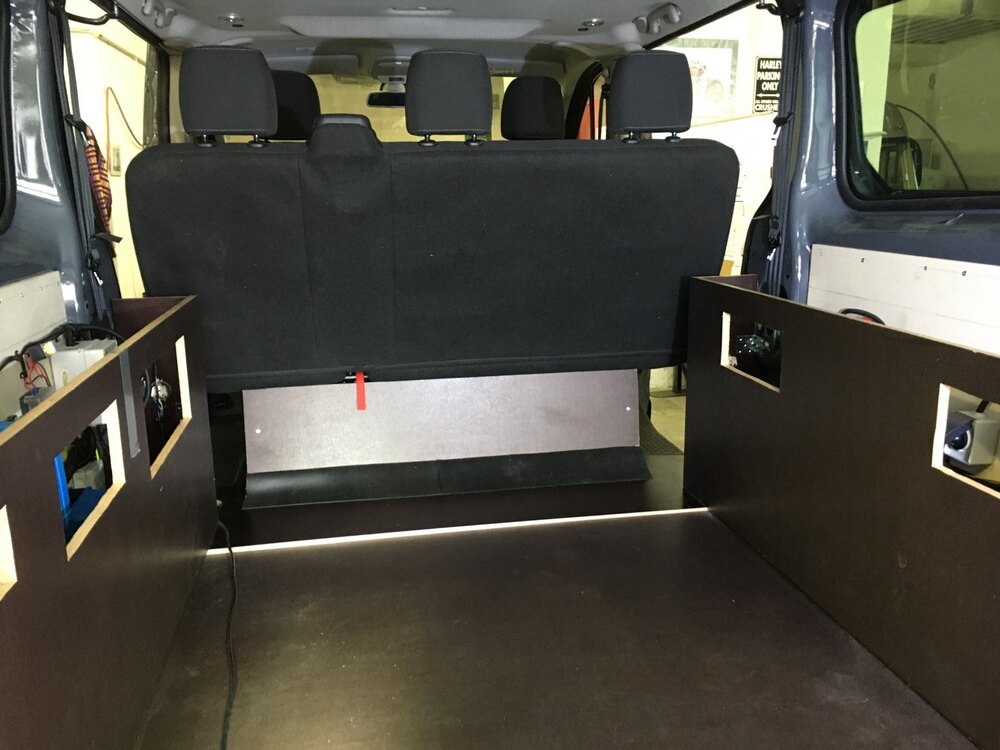

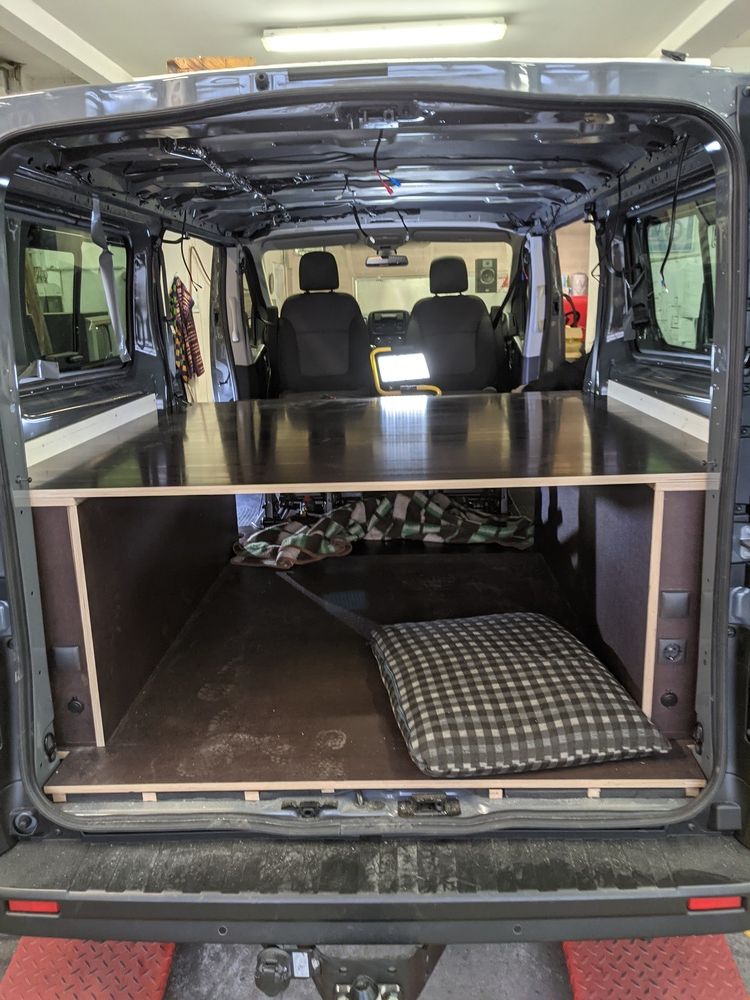

Der Boden und die Seitenkästen links und rechts

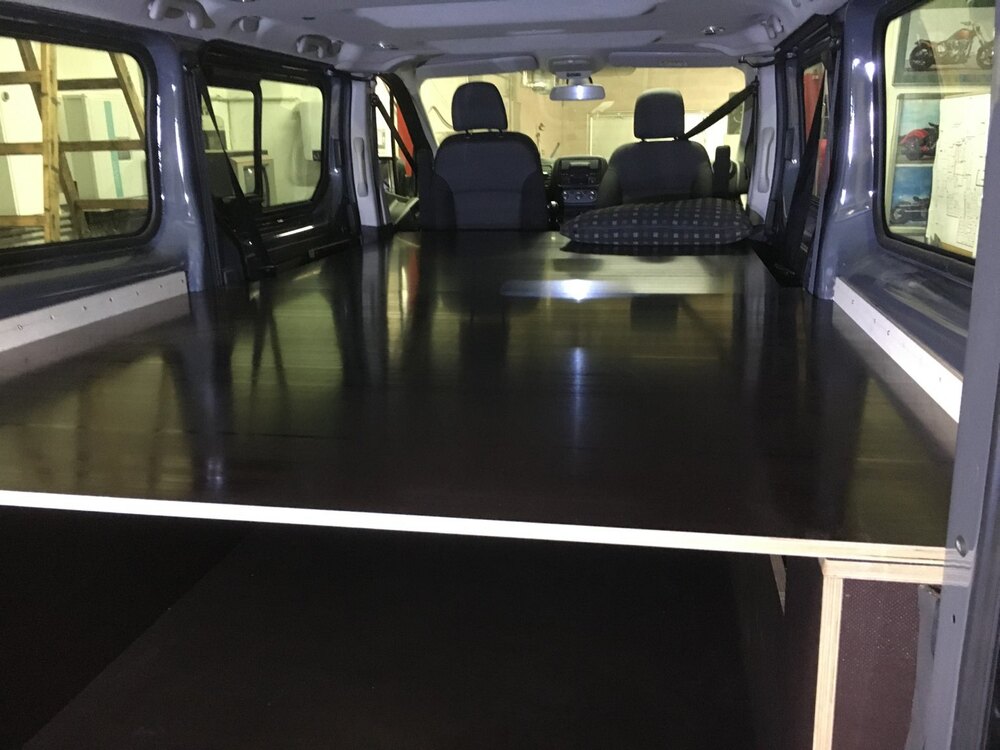

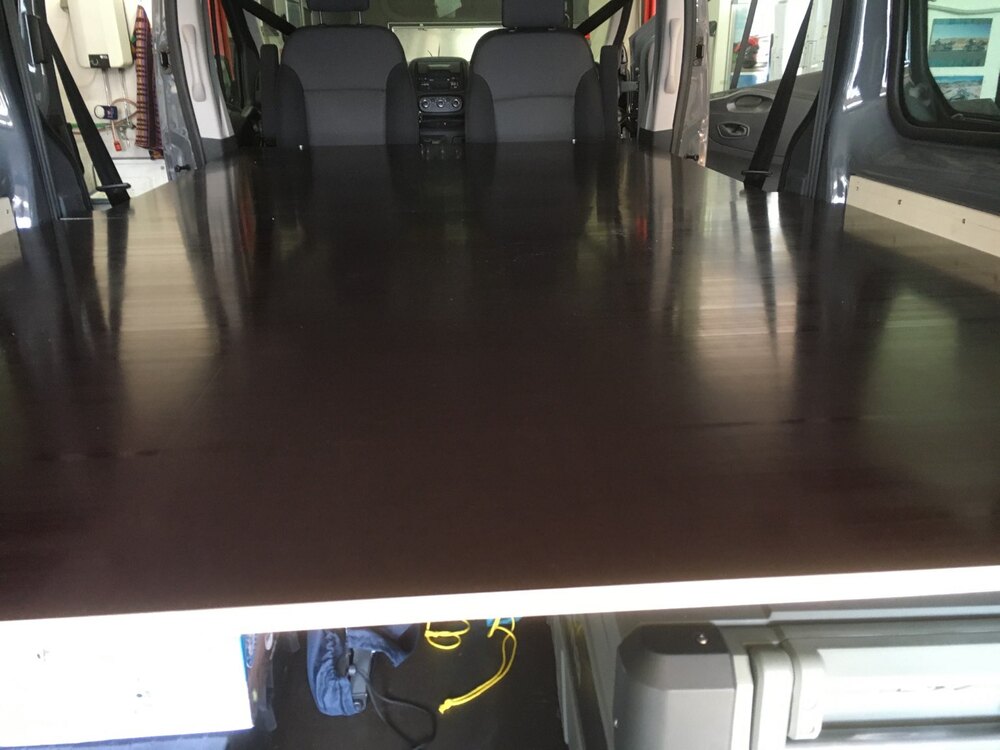

Der Liegefläche (ausgezogen)

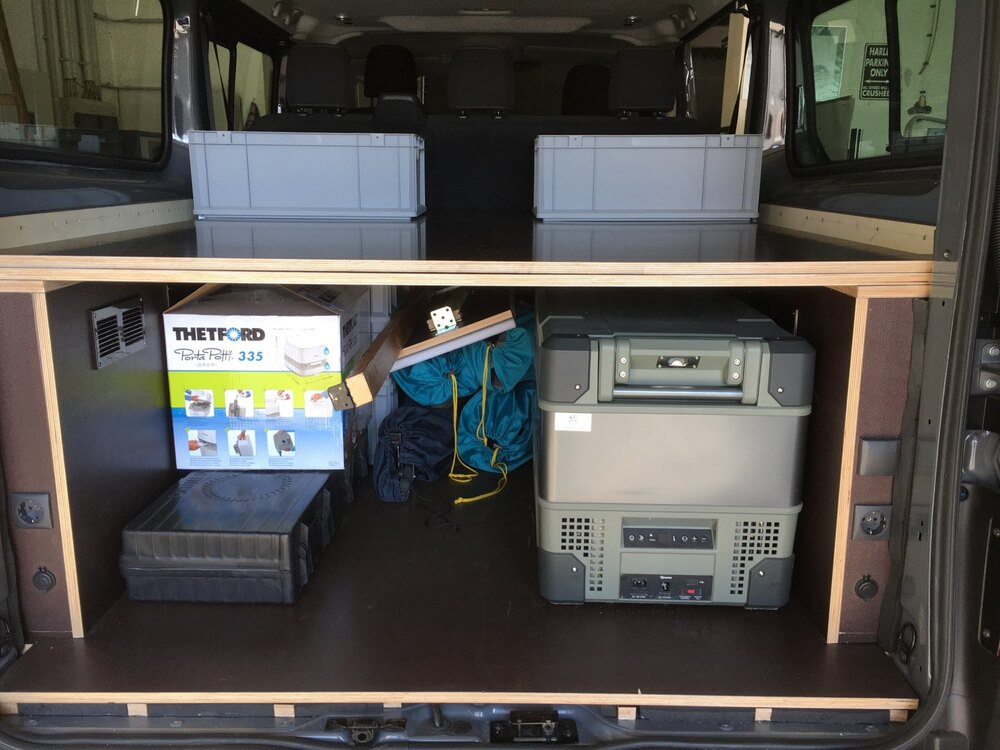

Der Liegefläche (eingeschoben)

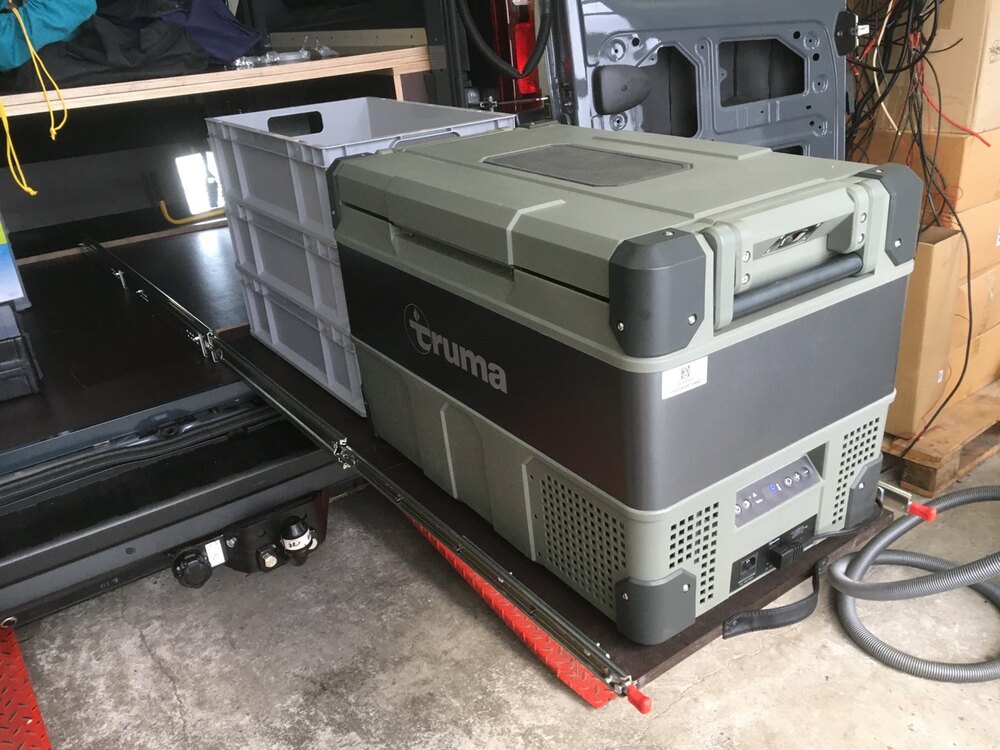

Die Schwerlastauszüge

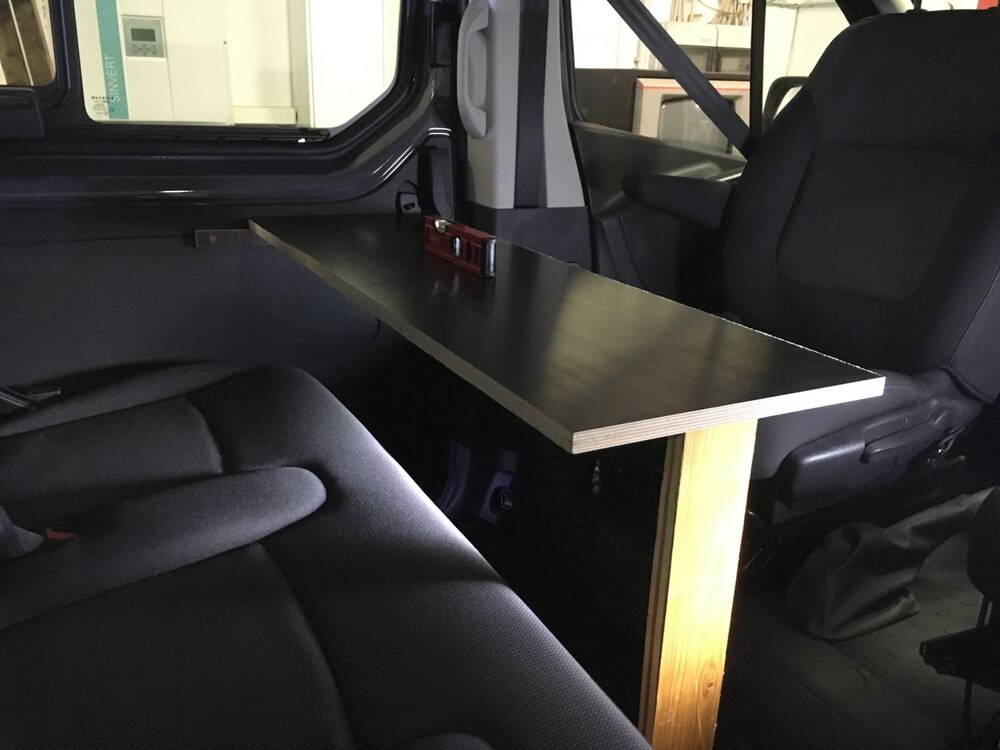

Der Tisch für den Innenraum
